法國iXblue公司最新設計的1550nm&1310nm雙波段鈮酸鋰相位調制器，工作波長范圍1310nm-1580nm可用，帶寬＞10GHz，具有低插損，低半波電壓等特性。

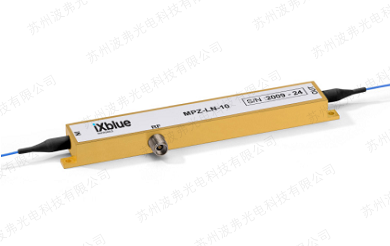

MPZ-LN-10-OBand Extended 參考圖片
蘇州leyu集團光電科技有限公司是法國iXblue公司中國區的授權代理商，負責ixblue電光調制器產品、光纖、參考發射機（ModBox）等產品國內的售前、銷售、售后服務工作，同時leyu集團光電擁有大部分iXblue電光調制器、射頻放大驅動器、偏壓控制器現貨產品，有需要的用戶請聯系蘇州leyu集團光電科技有限公司。
|
1550nm&1310nm雙波段相位調制器 |
||||
|
MPZ-LN-10-00-P-P-FA-FA-OBand Extended |
||||
|
電學參數 |
||||
|
參數 |
單位 |
Min |
Typ |
Max |
|
電光帶寬S21 @-3 dB (from 2 GHz) |
GHz |
10 |
12 |
- |
|
電回?fù)pS11 0 - 10 GHz |
dB |
- |
-17 |
-13 |
|
RF半波電壓Vπ @ 50 kHz @1550 nm |
V |
- |
4 |
5 |
|
RF半波電壓Vπ @ 10 GHz @1550 nm |
V |
- |
6 |
7 |
|
RF半波電壓Vπ@ 50 kHz @1310 nm |
V |
- |
3.3 |
4 |
|
RF半波電壓Vπ@ 10 GHz @1310 nm |
V |
- |
4.5 |
5.5 |
|
Ripple S21 |
dB |
- |
0.5 |
1 |
|
RF端口阻抗匹配 |
Ω |
- |
50 |
- |
|
光學性能參數 |
||||
|
工作波長范圍 |
nm |
1310 |
- |
1580 |
|
插入損耗（不含接頭） @1550 nm |
dB |
- |
2.5 |
3.5 |
|
插入損耗（不含接頭）@1310 nm |
dB |
- |
3 |
4.5 |
|
光回?fù)p |
dB |
-40 |
-45 |
- |
|
接口 |
||||
|
輸入/輸出光纖 |
PM1550 , Corning PM 15-U25D長度: 1.5米, 套管: 900 μm |
|||
|
包裝尺寸 |
85 x 15 x 9.65 mm3 |
|||
|
RF輸入端口 |
Female K |
|||
|
DC偏置&PD端口 |
Pins |
|||
|
光連接器：輸入&輸出 |
FC/APC (slow axis parallel to the key) |
|||
|
環境參數 |
||||
|
工作溫度范圍 |
0 °C to +70 °C |
|||
|
存儲溫度范圍 |
-40 °C to +85 °C |
|||
|
絕對最大值參數 |
||||
|
最大輸入RF功率 (CW mode) |
+28 dBm |
|||
|
最大輸入光功率 (CW mode) |
+20 dBm |
|||
|
更多產品信息、需求信息、技術支持，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
||||
蘇州leyu集團光電科技有限公司是法國iXblue公司中國區的授權代理商，負責ixblue電光調制器產品、光纖、參考發射機（ModBox）等產品國內的售前、銷售、售后服務工作，同時leyu集團光電擁有大部分iXblue電光調制器、射頻放大驅動器、偏壓控制器現貨產品，有需要的用戶請聯系蘇州leyu集團光電科技有限公司。
|
