品牌：TYDEX
名稱：THz Circular Polarizers
重點：太赫茲圓偏振器
標準尺寸：25mm
蘇州leyu集團光電科技有限公司提供用于遠紅外和太赫茲光譜范圍的聚丙烯薄膜偏振器（太赫茲圓偏振器/ THz Circular Polarizers）。 薄膜上覆蓋著部分涂有鋁的正弦形凹槽。 結果是偏振器表現為透射光柵。
偏振器的透射光譜由兩臺儀器測量。 在 0.9 – 670 μm (333.1 – 0.45 THz) 的短波范圍內，使用了 FT 光譜儀 Bruker VERTEX 70。 在 150 – 3000 μm (2 – 0.1 THz) 的長波范圍內，我們使用了帶有 600 μm 偶極天線 (fc=0.5 THz) 的 Menlo Systems TERA-K8 太赫茲時域光譜儀。
測量結果參考圖1和圖2

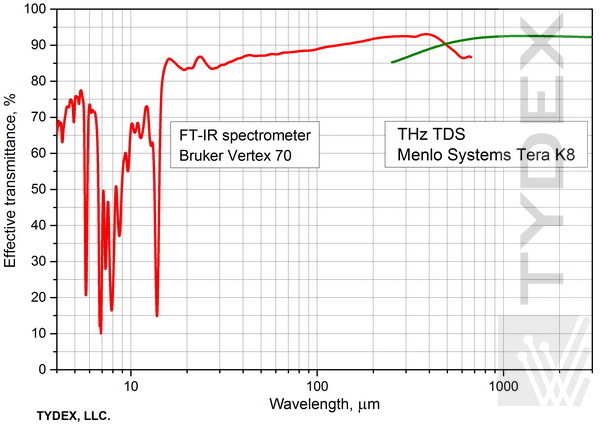

圖 1. 所需偏振的聚丙烯偏振器的透射率

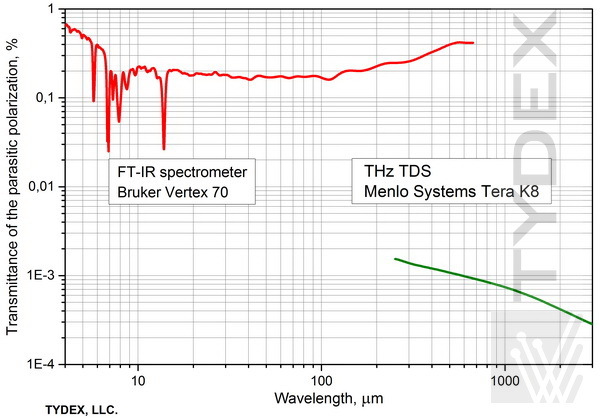

圖 2. 聚丙烯偏振器對不需要的偏振的透射率
不需要的透射率曲線之間的差距（圖 2）是由于影響噪聲水平的光譜儀的動態范圍 (DR) 之間的差異造成的。
布魯克 VERTEX 70 光譜儀在 4-5 μm 的短波長范圍內具有 40 dB 的峰值 DR 值。 另一方面，在 15-100 μm 范圍內，其 DR 值僅為 22-20 dB，隨著波長的延長而降低。
時域太赫茲光譜儀 Menlo TERA-K8 為電場幅度測量提供 60 dB@600 μm 的 DR 值。 因此，在 300-3000 μm 范圍內，不需要的偏振透射曲線要低得多且更接近實際值。
下圖描述了輸出輻射的偏振度和消光系數。 這兩個參數都是根據所需和不需要的偏振的透射率值確定的。 由于上述原因，從每個光譜儀數據計算的它們的值相差幾個數量級。

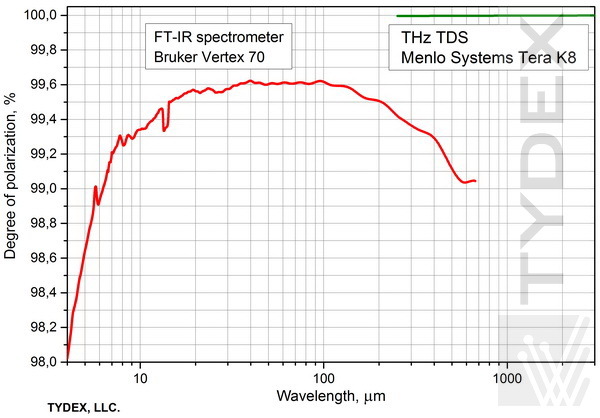

圖 3. 聚丙烯偏振片的偏振度

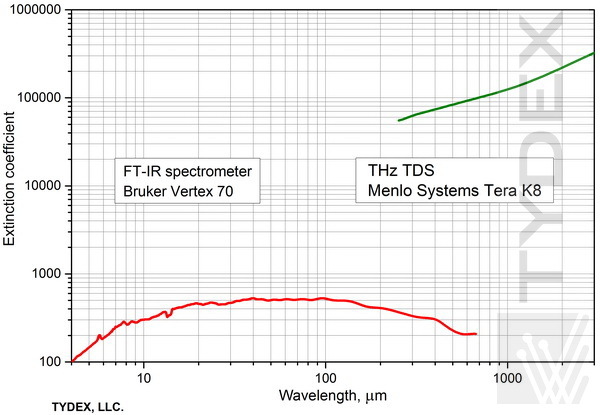

圖 4. 聚丙烯偏振片的消光比系數

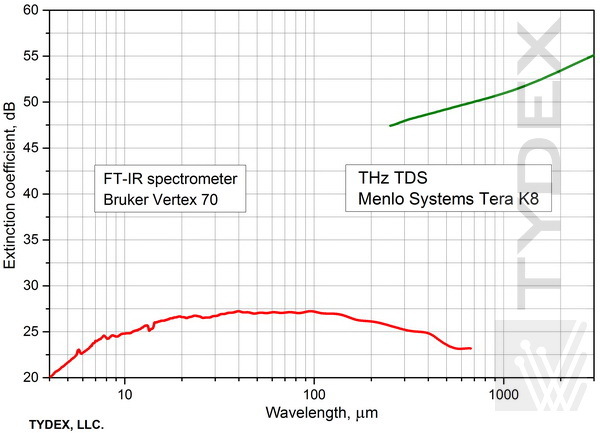

圖 5. 聚丙烯偏振器的消光比系數，dB
上面的曲線清楚地表明我們的偏振器在非常寬的波長范圍內具有出色的質量。 請注意，實際測量結果可能與上面給出的值不同，具體取決于光譜儀類型和測量模式。
| 參數規格 | 太赫茲圓偏振器/THz Circular Polarizers |
| 基底材質 | Polypropylene |
| 光譜范圍, μm | >=15 |
| 標準尺寸, mm | D25 |
| 標準輪輞尺寸, mm | D40х8 |
| 最大光圈, mm | 45 |
| 每毫米線（槽）數 | 1200 |
| 有效透過率K1, % | 80-95 (avg. 90) |
| @ 15-1500 μm | |
| 不需要的偏振透射率K2, % | 0.2@15 μm |
| <0.3 @15-250 μm | |
| <0.02 @250-3000 μm | |
| 偏振度P1=(K1-K2)/(K1+K2), % | 99.5@15 μm |
| <99.3 @15-250 μm | |
| <99.97 @250-3000 μm | |
| 消光比效率E=K1/K2 | <350 @15-250 μm |
| <60000 @250-3000 μm | |
| 備注 | 更多產品信息，需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
