ModBox-VNA-NIR1064nm-40GHz包含一個1064nm低噪聲激光源和一個基于帶自動偏置控制電路的大帶寬LiNbO3模擬調制器。
更多產品信息，需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。
ModBox-VNA-NIR1064nm-40GHz是一款寬帶光學發射機，旨在將矢量網絡分析儀的應用擴展到光學領域。
當與矢量網絡分析儀相結合時，它們構成了一種高性能且易于使用的測試設備，用于光接收器或任何高速光電器件的表征。
ModBox-VNA-NIR1064nm-40GHz包含一個1064nm低噪聲激光源和一個基于帶自動偏置控制電路的大帶寬LiNbO3模擬調制器。
更多產品信息，需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。

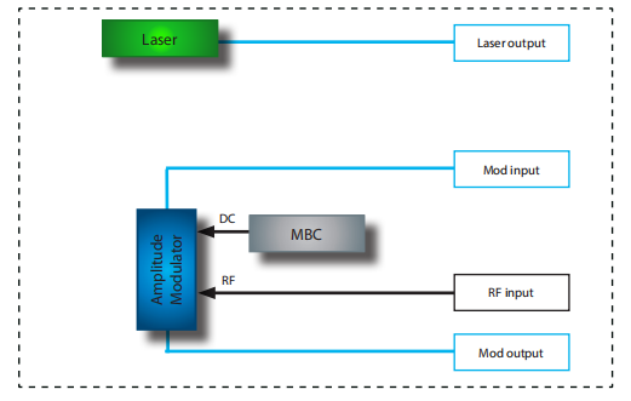

功能結構圖
光網絡分析儀ModBox-VNA-NIR1064nm-40GHz特點：
? 零啁啾X-切設計LiNb03（鈮酸鋰）馬赫-曾德爾調制器：具有非常高的線性度和非常寬的電光帶寬，工作波長范圍：980nm~1150nm。
? 調制器偏置控制器：內部LiNbO3調制器是具有非常低漂移的X-切設計器件。然而，無論環境條件如何，都提供了一個自動偏置控制電路來將調制器的工作點鎖定在正交點。MBC確保了隨時間的穩定操作，并顯示出非常低的噪聲靈敏度，從而顯著降低了所需的抖動電壓幅度。
?1064nm低相對強度噪聲（RIN）激光器：長和功率可通過前面板控件或ModBox軟件界面進行調整。內置的激光器可以選擇在中心波長976nm、920nm、1083nm處。
ModBox-VNA-NIR1064nm-40GHz通過智能界面觸摸屏從前面板進行控制，智能手動接口允許偏置控制電路和激光電流設置，它還提供了一個簡單的GUI解決方案，基于Windows并通過以太網接口實現。
輸入光學參數：用戶輸入，非ModBox規格
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作波長范圍 |
- |
CW |
980 |
- |
1150 |
nm |
|
輸入光功率范圍 |
- |
CW |
7 |
- |
20 |
dBm |
|
輸入偏振 |
Pol |
- |
線偏振 |
- |
||
輸入電信號參數：用戶輸入，非ModBox規格
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入射頻信號 |
- |
AC耦合 |
單端 |
- |
||
|
信號類型 |
- |
- |
模擬，NRZ，PAM-4 |
- |
||
|
|
VIN |
VNA模式 |
0.4 |
0.6 |
1 |
Vpp |
|
輸入電壓(1) |
VIN |
NRZ模式 |
- |
5.3 |
- |
Vpp |
|
|
VIN |
PAM-4模式 |
- |
3.6 |
- |
Vpp |
|
帶寬 |
BW |
- |
- |
- |
40 |
GHz |
|
阻抗匹配 |
ZIN-RF |
- |
- |
50 |
- |
Ω |
（1）：ModBox-VNA-NIR1064nm-40GHz沒有內置RF放大器。VNA特性通常在“小信號模式”下進行，因此不需要RF放大器。省略放大器可以獲得更平緩、更平坦的傳遞函數。
當適當?shù)尿寗悠鞑迦隡odBox-VNA-NIR1064nm-40GHz時，會產生幅度調制，最高可達44 Gb/s NRZ或32 Gbauds PAM-4。
輸出光學參數：
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
調制頻率范圍 |
- |
- |
- |
- |
40 |
GHz |
|
工作波長 |
λ |
內嵌 |
|
1064 |
|
nm |
|
激光波長調諧范圍 |
?λ |
二極管溫度控制 |
- |
0.8 |
1 |
nm |
|
調制后輸出功率 |
OPOUT |
- |
5 |
6 |
- |
dBm |
|
輸出光功率可調范圍 |
?OPOUT |
使用VOA |
0 |
- |
100 |
% |
|
輸出光功率穩定性 |
δOPOUT |
超過12小時 |
- |
- |
1 |
%rms |
|
光譜線寬 |
δλ |
半高全寬FWHM |
- |
3 |
15 |
MHz |
|
相對強度噪聲 |
RIN |
16 dBm |
- |
- |
-163 |
dB/Hz |
|
偏振消光比 |
PER |
- |
17 |
20 |
- |
dB |
|
光回波損耗 |
ORL |
- |
-40 |
- |
- |
dB |
|
電回波損耗 |
ERL |
- |
- |
-12 |
-10 |
dB |
*參數規格如有更改，恕不另行通知，請聯系蘇州leyu集團光電相關銷售人員確認。
絕對最大值：
|
參數規格 |
符號 |
最小值 |
最大值 |
單位 |
|
RF輸入功率 |
EPin |
- |
28 |
dBm |
|
光輸入功率（CW） |
OPin |
- |
25 |
dBm |
接口、尺寸和合規性
|
接口 |
|
|
光連接器，光纖 |
FC/APC -保偏光纖，Corning PM98-U25D |
|
射頻連接器 |
V母頭(1.85 mm) |
|
控制方式 |
嵌入式接口（前面板觸摸屏）+遠程控制（以太網口） |
|
電源 |
100 V-120 V/220 V-240 V自動開關50 Hz-60 Hz（后面板） |
|
EMC /光學規范 |
EN61326- 1 Ed. 2006 / EN 60625- 1 |
|
產品尺寸/產品重量 |
Rack 19" x 2U, 深度= 495 mm / 3 kg |
產品選型：
|
ModBox-VNA-NIR1064nm-40GHz-FA |
|
|
VNA= |
光學矢量網絡分析儀擴展 |
|
NIR1064nm= |
嵌入激光器，1064nm |
|
40GHz = |
模擬調制帶寬高達+40GHz |
|
FA = |
光纖連接器類型, FA : FC/APC |
